進口氣動法蘭硬密封蝶閥
產品概述
進口氣動法蘭硬密封蝶閥工作原理
開啟狀態：當進口氣動執行器接收到打開信號時，氣源通過氣閥進入氣動執行機構內，使得活塞或齒輪機構向一個方向移動，移動的力傳遞至蝶板，使得蝶板轉動，并與閥座斷開接觸，從而實現開啟狀態
關閉狀態：當氣動執行器接收到關閉信號時，氣源通過氣閥進入氣動執行機構內，使得活塞或齒輪機構向另一個方向移動，移動的力傳遞至蝶板，使得蝶板轉動，并與閥座接觸，從而實現關閉狀態。當處于關閉狀態時，密封材料形成與閥座密切接觸的密封面，防止介質泄漏
開啟狀態：當進口氣動執行器接收到打開信號時，氣源通過氣閥進入氣動執行機構內，使得活塞或齒輪機構向一個方向移動，移動的力傳遞至蝶板，使得蝶板轉動，并與閥座斷開接觸，從而實現開啟狀態
關閉狀態：當氣動執行器接收到關閉信號時，氣源通過氣閥進入氣動執行機構內，使得活塞或齒輪機構向另一個方向移動，移動的力傳遞至蝶板，使得蝶板轉動，并與閥座接觸，從而實現關閉狀態。當處于關閉狀態時，密封材料形成與閥座密切接觸的密封面，防止介質泄漏
產品詳情
進口氣動法蘭硬密封蝶閥采用三偏心金屬密封結構，以氣動執行器驅動閥桿實現快速啟閉與精準流量控制，適用于石油化工、電力、冶金等行業的嚴苛工況。其法蘭連接設計適配高壓力管道系統，閥座與蝶板采用硬質合金或不銹鋼材質，兼具耐高溫（-40℃至600℃）與耐腐蝕特性，可雙向密封且安裝方向不受限
產品特點
三偏心密封：蝶板與閥座瞬間脫離接觸，啟閉零磨損，密封副壽命超6萬次
雙向承壓：自鎖式錐面結構可承受反向壓力沖擊，安裝方向靈活45。
氣動智能控制：支持定位器調節，實現流量線性控制及遠程自動化操作
防火安全：全金屬結構通過API 607防火認證，高溫工況下無軟化泄漏風險
低流阻設計：蝶板流線型絎架結構降低壓損，流通效率提升30%。

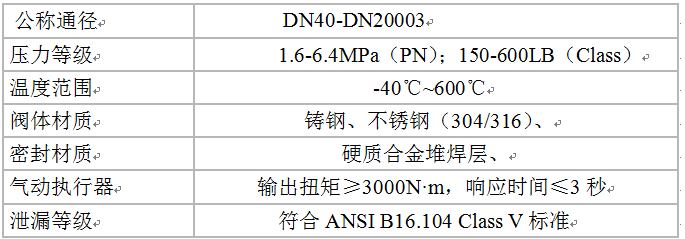

技術參數
結構與設計

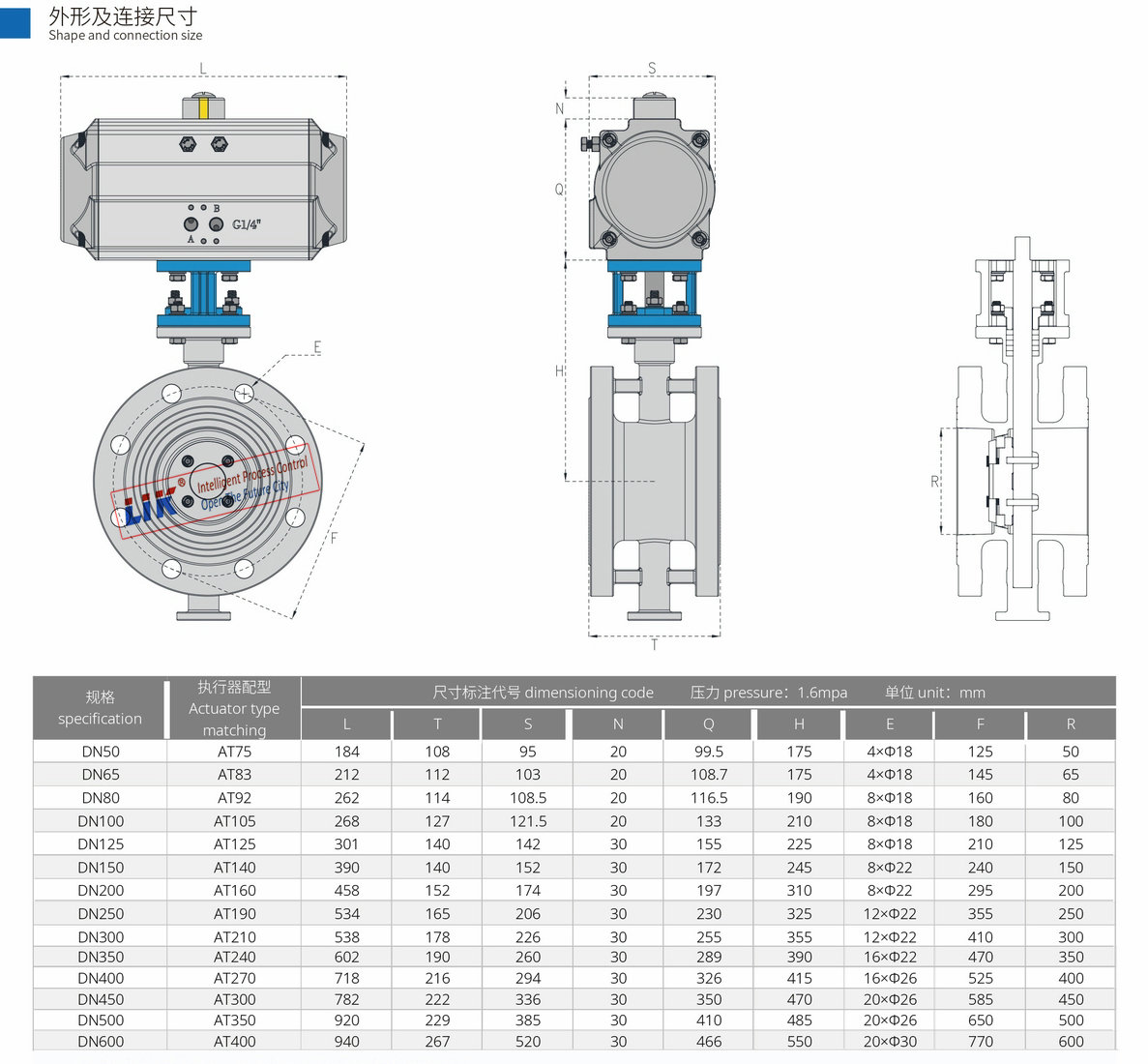

閥體結構：三偏心斜錐面密封（尺寸A、B偏置+角度α偏置），垂直法蘭接口適配管道標準化安裝。

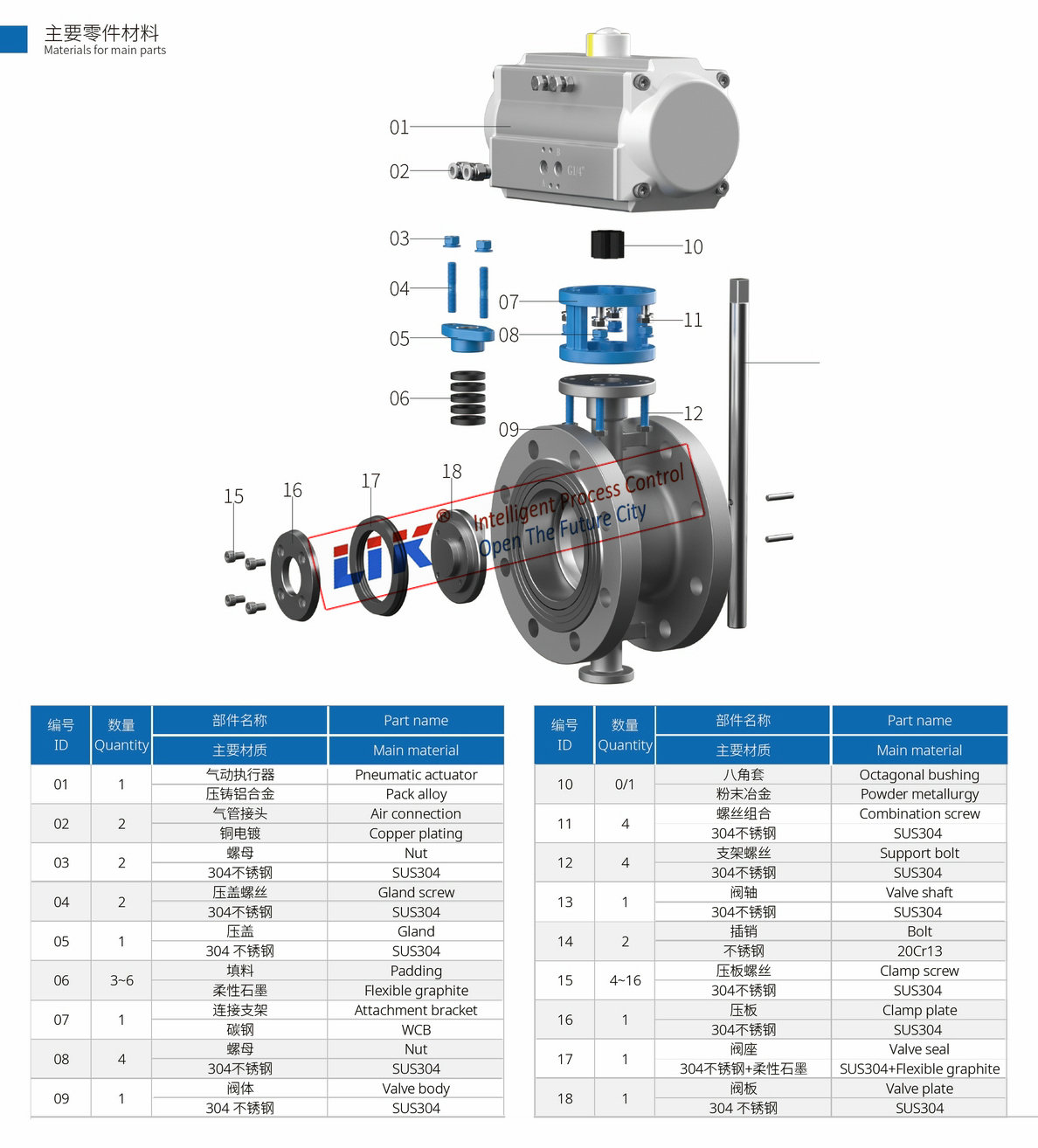

密封副：蝶板堆焊鈷基合金層，閥座表面激光熔覆硬質合金
驅動模塊：氣動執行器集成手輪機構，支持斷電應急操作
軸向定位裝置：消除密封面軸向磨損，延長維護周期
